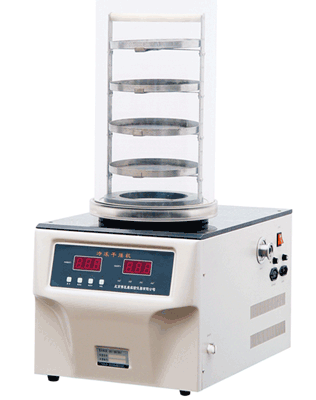

在冷凍干燥機的制冷系統中，蒸發器是輸送冷量的設備,制冷劑在其中吸收壓縮空氣的熱量，實現脫水干燥的目的。壓縮機是心臟，起著吸入、壓縮、輸送制冷劑蒸汽的作用。冷凝器是放出熱量的設備，將蒸發器中吸收的熱量連同壓縮機輸入功率轉化的熱量一起傳遞給冷卻介質（如水或空氣）帶走。膨脹閥/節流閥對制冷劑起節流降壓作用、同時控制和調節流入蒸發器中制冷劑液體的數量，并將系統分為高壓側和低壓側兩大部分。
穩壓管是一種特殊的面接觸型半導體二極管，通過反向擊穿特性實現穩壓作用。穩壓管的伏安特性與普通二極管類似，其正向特性為指數曲線；當外加反壓的數值增大到一定程度時則發生擊穿，擊穿曲線很陡，幾乎平行于縱軸，當電流在一定范圍內時，穩壓管表現出很好的穩壓特性。
制冷壓縮機將蒸發器內的低壓（低溫）制冷劑吸入壓縮機汽缸內，制冷劑蒸汽經過壓縮，壓力、溫度同時升高；高壓高溫的制冷劑蒸汽被壓至冷凝器，在冷凝器內，溫度較高的制冷劑蒸汽與溫度比較低的冷卻水或空氣進行熱交換，制冷劑的熱量被水或空氣帶走而冷凝下來，制冷劑蒸汽變成了液體。這部分液體再被輸送至膨脹閥，經過膨脹閥節流成了低溫低壓的液體并進入蒸發器；在蒸發器內低溫、低壓的制冷劑液體吸收壓縮空氣的熱量而汽化（俗稱“蒸發”），而壓縮空氣冷卻后凝結出大量的液體水；蒸發器中的制冷劑蒸汽又被壓縮機吸走，這樣制冷劑便在系統中經過壓縮、冷凝、節流、蒸發這樣四個過程，從而完成了一個循環。
