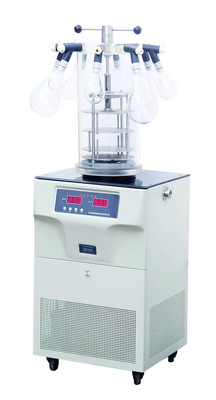

冷凍干燥機主要由制冷系統、真空系統、加熱系統、電器儀表控制系統所組成。主要部件為干燥箱、凝結器、冷凍機組、真空泵加熱/冷卻裝置等。該儀器運用了物理原理，將壓縮空氣中的水分冷凍至露點以下，使之從空氣中析出的空氣干燥機。受限于水的冰點溫度，理論上來說它的露點溫度可接近于0度，實際情況，好的冷凍干燥機露點溫度一般在5度左右。
冷凍干燥機故障分析：
1.壓縮機不啟動
解決方法：接線不正確，電壓過低，啟動電容器損壞，繼電器或接觸器不閉合，啟動繞組開路，缺相。
2.干燥機不運行
解決方法：壓縮機線路斷開，保險絲燒斷，熱繼電器動作，高壓開關動作，壓縮機堵轉，線路虛接或松動。
3.繼電器燒壞
解決方法：電壓過高或過低。運行電容器不正確，反復啟停，繼電器規格不符，安裝座不正確。
4.干在即啟動后短時間內即停止
解決方法：環境溫度過高，冷凝器堵塞，壓縮機過載，缺少制冷劑，低壓太低，進氣量過大，壓縮機卡死。
5.排氣壓力過高
解決方法：制冷劑量過多，制冷系統中有空氣，冷凝器臟了，環境溫度太高，風扇壓力開關有故障，風扇電機故障，風扇旋轉方向不正確，冷卻水流量調節閥故障。
